XBLEND

Unità multicomponente di deareazione e miscelazione in continuo

XBlend è un impianto di miscelazione compatto (assemblato su skid) per la produzione in automatico di bibita piatta da 2 a 6 linee di dosaggio (opzionali): l’impianto utilizza le più recenti tecnologie nel campo della miscelazione; la fase di miscelazione è ottenuta mediante l’impiego di un dosaggio in linea proporzionale.


CARATTERISTICHE PRINCIPALI

  • I più alti standard del prodotto finito come qualità, accuratezza e ripetibilità.
  • Avvio, arresto del mixer senza perdita di prodotto e di sciroppo (ad es. per cambio gusto o fine del batch).
  • Disponibile in versione Xfill, per una integrazione diretta con la la riempitrice.
  • Design estremamente compatto ed ergonomico con serbatoio orizzontale.
  • Logistica semplificata: le macchine sono spedibili in container per una rapida installazione e collaudo.

Principali caratteristiche e vantaggi

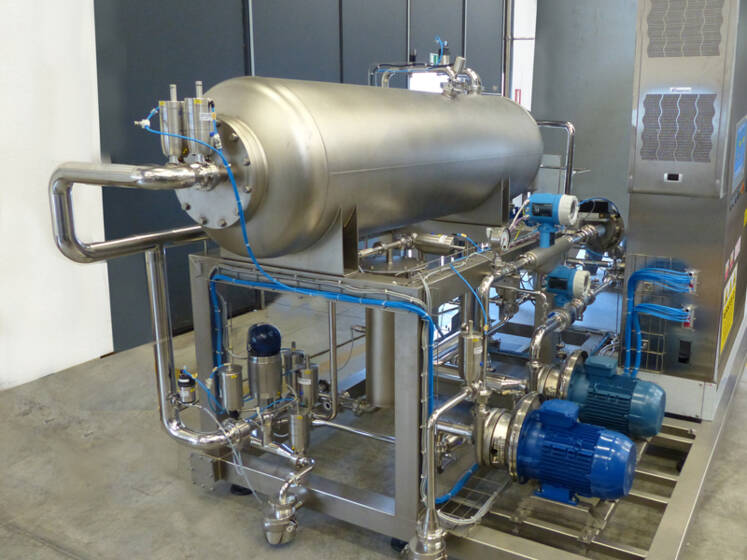

CARATTERISTICHE GENERALI
  • Operazioni completamente automatiche controllate da unità PLC, completa di interfaccia operatore tattile da 15’’.
  • Pompe controllate da inverter.
  • Controllo della qualità dello sciroppo.
  • Design estremamente igienico : senza interstizi o punti morti per una facile pulizia e garantire la massima sanificabiltà.
  • I più alti standard del prodotto finito come qualità, accuratezza e ripetibilità.
  • Trattamento delicato del prodotto.
  • Rapporti di miscelazione standard: da 1:4 fino a 1:10.
  • Range di portata del prodotto in uscita: 1:4
  • Migliore utilizzo e risparmio di spazio grazie al serbatoio montato orizzontalmente.
  • Logistica semplificata: le macchine sono spedibili in container per una rapida installazione e collaudo.

Attrezzature supplementari:
  • Strumenti di misurazione della quantità di Ossigeno, °Bx ecc..
  • Tubazioni in contatto con il prodotti in acciaio inox 1.4401 (AISI316)
  • Rapporto di miscelazione fino a 1:1
  • Il sistema base prevede la miscelazione di due componenti (1° Componente Acqua e 2° Componente Sciroppo), ma può essere ampliato con estrema flessibilità alle varie esigenze operative fine a 10 componenti.
  • - deaerazione ad alto vuoto.
  • L’intero sistema è stato progettato per essere perfettamente sanificabile fino a una temperatura di 95°C

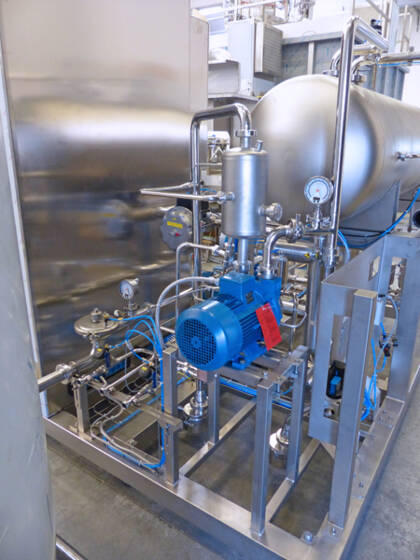

PERFORMANCE SUL PRODOTTO FINITO
  • Precisione sul controllo del grado Brix: ± 0,03°Bx o meglio in qualsiasi condizione
  • Indice di capacità del processo: Cpk > 1,33 relativo alla bevanda finita.
  • Ossigeno residuo nella bevanda finita: < 0,5 ppm

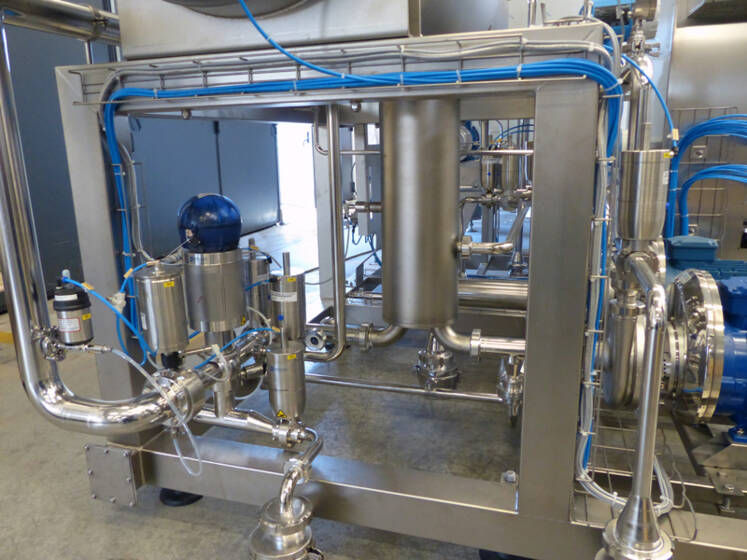

DESCRIZIONE DEL PROCESSO
Deareazione
L'acqua è alimentata ad un serbatoio di deareazione orizzontale.
Ugelli di spruzzatura ad acqua nel serbatoio consentono il controllo della velocità.
La deareazione è effettuata attraverso il principio di alto vuoto, dopo di che un misuratore di portata misura la quantità di acqua che deve essere pompata per la produzione di bevande.

Miscelazione
Si utilizza un sistema di dosaggio proporzionale in linea. Un misuratore di portata magnetico conteggia l’acqua che viene mandata al sistema di miscelazione mediante una pompa centrifuga.
Uno speciale diffusore è installato per ottenere un omogeneo discioglimento della quantità di sciroppo desiderata, inoltre la dispersione avviene grazie ad un successivo miscelatore statico che garantisce una fine miscelazione della bibita finita.
Lo sciroppo viene dosato con elevata precisione grazie al misuratore di portata massico. Un sistema in tempo reale controlla i dati caratteristici dello sciroppo per il mantenimento ottimale del rapporto di diluizione recuperando anche la fase di sciroppo pre-diluito


APPLICAZIONI

Bevande non gassate.


MODELLO CAPACITÀ
Xblend 12 Fino a 12.000 l/h
Xblend 27 Fino a 27.000 l/h
Xblend 34 Fino a 34.000 l/h
Xblend 42 Fino a 42.000 l/h
Xblend 54 Fino a 54.000 l/h
Xblend 66 Fino a 66.000 l/h
