Caratteristiche principali:


  • Valvola  di riempimento semplice, affidabile e facilmente sanificabile.
  • Elevata cadenza produttiva.
  • Tempi di cambio formato ridotti
  • Valvole completamente realizzate  in acciaio inox AISI 316

Monoblocco di riempimento a gravità

E' la macchina meccanica a livello per riempimento a gravità, per bottiglie  in PET, realizzata per riempire prodotti non gassati a freddo o caldo.



MODELLI:

Stillifll S Evo: per acqua piatta  e succhi limpidi riempiti a freddo.
Stillfill HR Evo: progettata per l’HOT FILL (fino a 95 °C) e più in generale per tutte le bevande sensibili non gassate che richiedano il riempimento con controllo rigoroso della temperatura, tramite il ricircolo.


VELOCITÁ:

Riempitrici da 20 a 140 valvole
da 4.800 a 50.000 b/ora su 1,5 l con acqua piatta.
da 4.700 a 36.000 b/ora su 1,5 l con succo di frutta.

Fasi del processo: principali caratteristiche e vantaggi

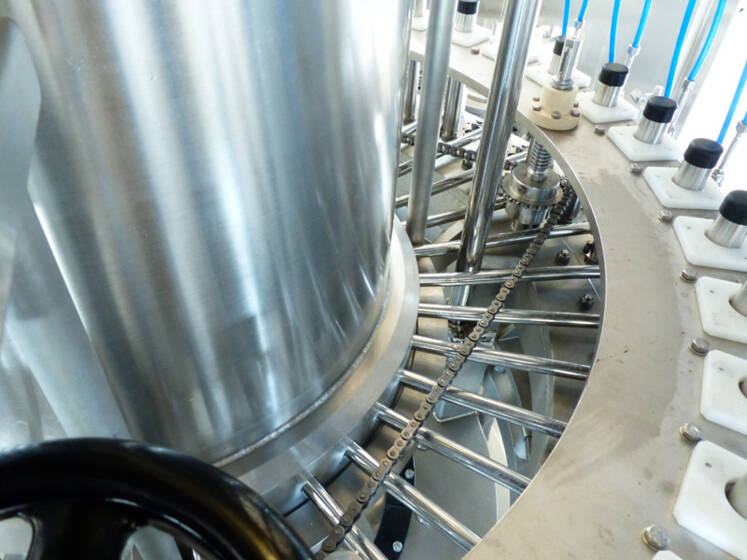

  • Serbatoio centrale, ed alimentazione dal basso del collettore rotante di distribuzione prodotto.
  • Basamento drenante completamente in acciaio inox 304.
  • Valvola affidabile, semplice e facilmente sanificabile.
  • Tempi di cambio formato ridotti.
  • "No bottle no fill", nessuna elettronica a bordo macchina.

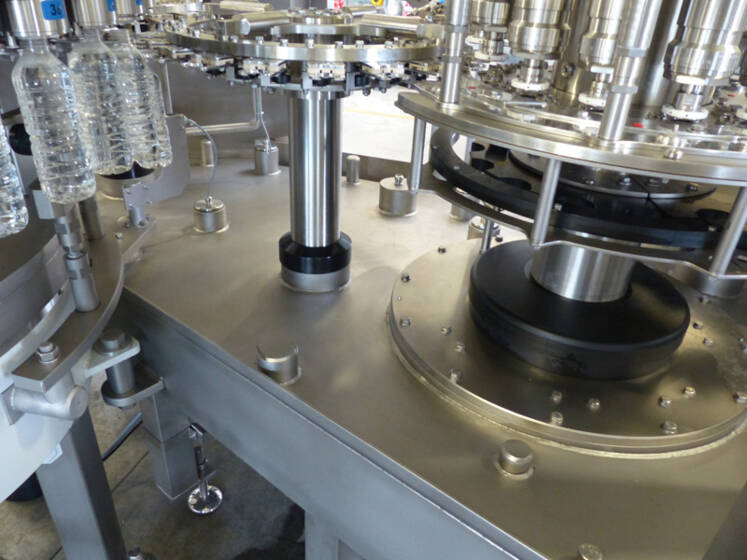

  • Trasferimento bottiglie in PET neck-handling senza nessuna necessità di regolazione in altezza del monoblocco.
  • Possibilità di installare un sistema di controllo del livello.
  • Pannello operatore HMI touch screen estremamente facile ed intuitiva, con interfaccia basata su menu.

Le configurazioni S e HR si differenziano per la l’applicazione un “kit hot fill”, che comprende:
  • una valvola pneumatica per  il ricircolo all’interno dei rubinetti,

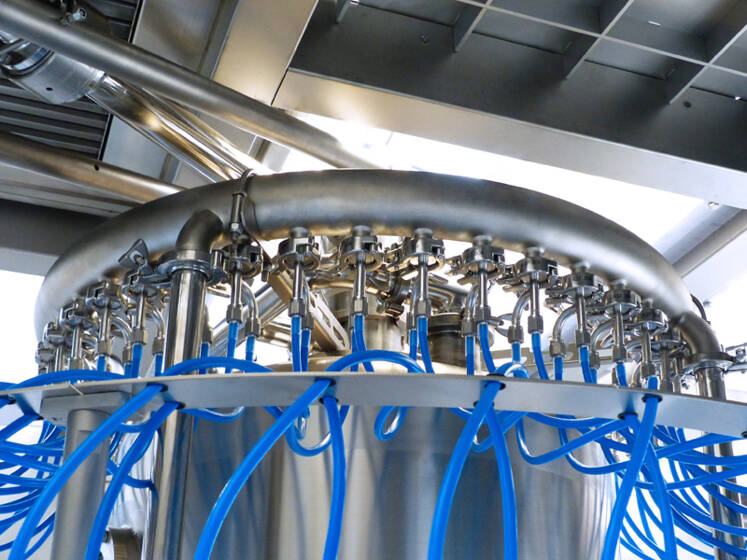

  • un collettore rotante per il ricircolo del prodotto,
  • un serbatoio esterno per recupero del prodotto ricircolato e rilancio al pastorizzatore.


  • Regolazione del livello centralizzata, tramite un unico punto di intervento.
  • Deflessione prodotto universale senza deflettore (swirling device).
  • Assenza di guarnizioni dinamiche a contatto con il prodotto: la tenuta dell’otturatore è fatta da una semplice membrana a soffietto che ne protegge anche il movimento dalla contaminazione.
  • Semplice conduzione operativa.
  • Evacuazione all’esterno dell’aria di ritorno dalle bottiglie per evitare possibili contaminazioni.
  • False bottiglie automatiche in opzione
  • Valvole completamente realizzate in acciaio inox AISI 316.
  • Cambio formato rapido per colli con diametri diversi.

Versione HR
  • Possibilità di gestire polpe fino a 3 mm di diam. e 10 mm di lunghezza.
  • Ricircolo in bottiglia costante e controllato indipendentemente dai formati trattati.

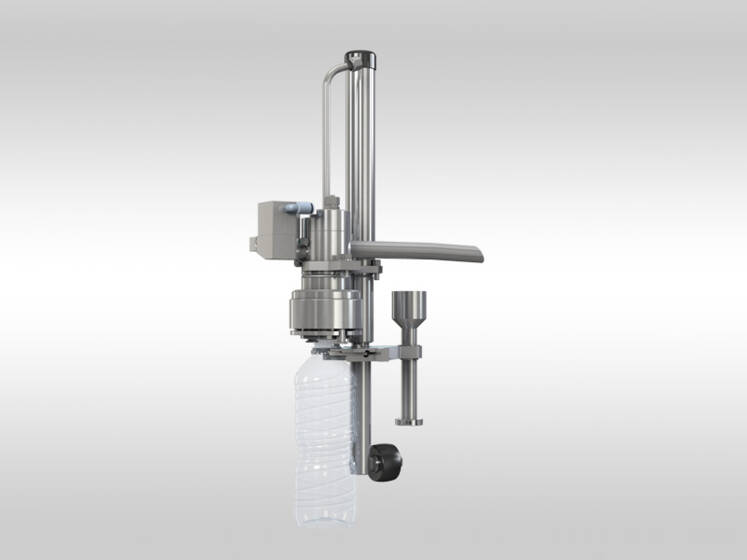

  • Valvola meccanica brevettata estremamente veloce, semplice ed affidabile. Realizza il "no bottle no fill" senza elettronica.
  • Nella configurazione HR la valvola permette il riempimento di prodotti con polpe e fibre di grandi dimensioni. Possibilità di riempimento a “raso bocca”.  Il processo di riempimento è studiato per mantenere la temperatura di tutto il circuito (valvole, serbatoi, tubature) anche in caso di fermate prolungate tramite il ricircolo prodotto sia in valvola che in bottiglia.
  • Nessuna guarnizione dinamica a contatto con il prodotto. Ridotto numero di guarnizioni statiche.
  • Assenza di pozzetti e zone morte all’interno per evitare il possibile ristagno di prodotto ed aumentare l’efficacia dei cicli di lavaggio.
  • La valvola fissa con martinetto di sollevamento per le bottiglie consente l'utilizzo dell'isolatore microbiologico (ISO 7) per la protezione della zona di riempimento.
  • Ciclo di sanificazione con utilizzo di false bottiglie. Il montaggio e lo smontaggio delle stesse avviene in modo estremamente semplice e funzionale mediante un particolare attacco a baionetta evitando il contatto diretto tra operatore e valvola, è comunque disponibile in opzione il caricamento automatico delle false bottiglie.
  • Circuito predisposto per CIP ad alte temperature.

APPLICAZIONI

I principali prodotti trattabili sono acqua minerale non gassata, succhi limpidi non gassati, succhi con fibre o polpe non gassati, isotonici e sport drinks, the, latte e derivati, alcolici.

MATERIALI:

Bottiglie  da 0,125 a 3000 ml in PET o Vetro

TIPOLOGIE:

La riempitrice è stata progettata per il riempimento di bottiglie in PET, ma può essere configurata per trattare anche bottiglie in vetro.
Stillfill S

STILLFILL S

Monoblocco di riempimento a gravità per prodotti non gassati in bottiglie di PET
