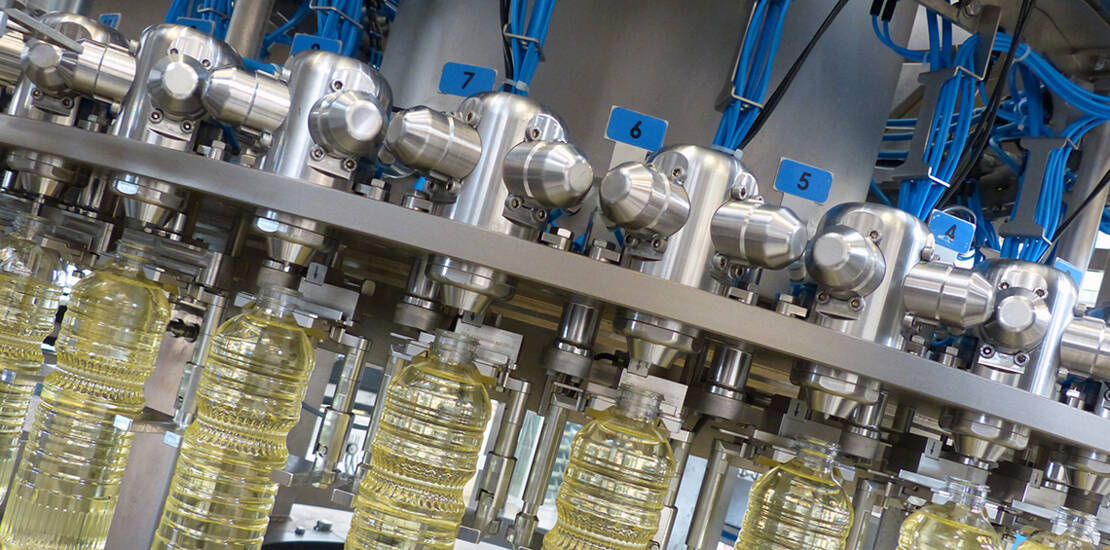

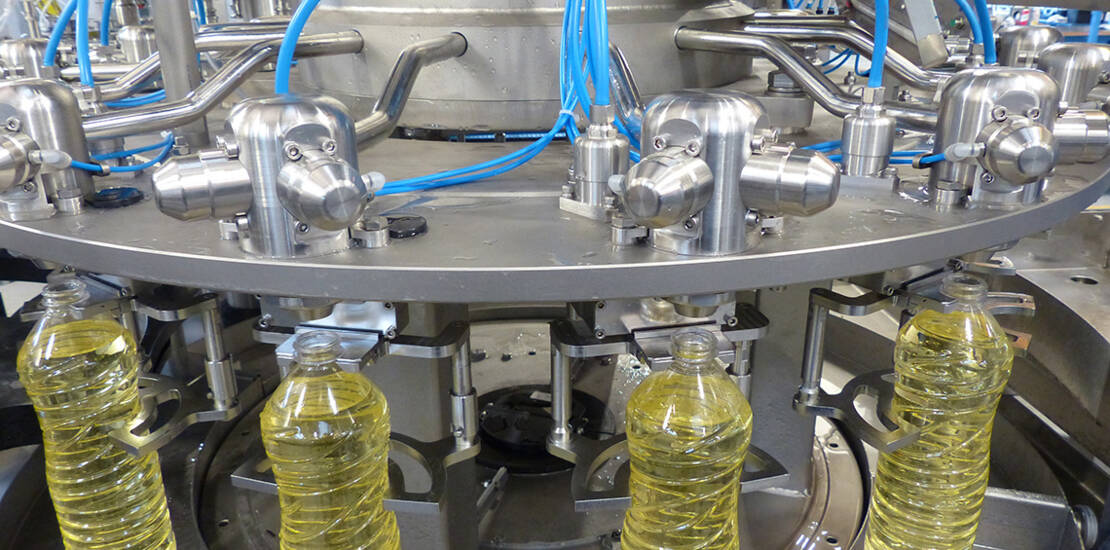

L'ultima aggiunta di SIPA alle linee di RIEMPIMENTO per OLIO ALIMENTAR...
La nuova valvola ponderale Flextronic W di SIPA assicura accuratezza e precisione eccezionali. Questa nuova valvola e’...
FLEXTRONIC
Gamma modulare di Monoblocchi di riempimento elettronici e volumetrici
Una nuova piattaforma modulare estremamente innovativa e flessibile che eleva gli standard tecnologici di Sipa ai massimi livelli disponibili oggi sul mercato.
Sfruttando la modularità di tutti gli elementi della piattaforma e combinando la valvola di riempimento più idonea, è possibile trovare la soluzione che meglio si adatta alle più diverse esigenze del mondo dell’imbottigliamento. In particolare la possibilità di poter riempire più prodotti con la stessa linea è stata una delle linee guida della progettazione della piattaforma FLEXTRONIC.
Parallelamente sono state sviluppate le nuove valvole di riempimento in versione EVO nate per essere perfettamente integrabili e interscambiabili su questa nuova piattaforma.
La gamma è predisposta per gestire varie soluzioni di alimentazione prodotto:
- da mixer/carbonatatore
- da pastorizzatore
- da serbatoio esterno
- da serbatoio centrale a bordo macchina
Caratteristiche principali:
- Grandissima flessibilità: valvole multi-prodotto consentono di trattare sulla stessa linea prodotti piatti, gassati e hot fill con e senza polpe.
- Grande precisione di prodotto imbottigliato.
- Soluzioni ottimizzate per bottiglie alleggerite di ultima generazione.
- Inserimento/disinserimento automatico delle false bottiglie.
- Possibile configurazione XFILL
- Tempi di cambio formato ridotti
- Valvole completamente realizzate in acciaio inox AISI 316
- Riempitrici idonee al trattamento di prodotti sensibili (ad esempio bibite gassate senza conservanti a 18°C).

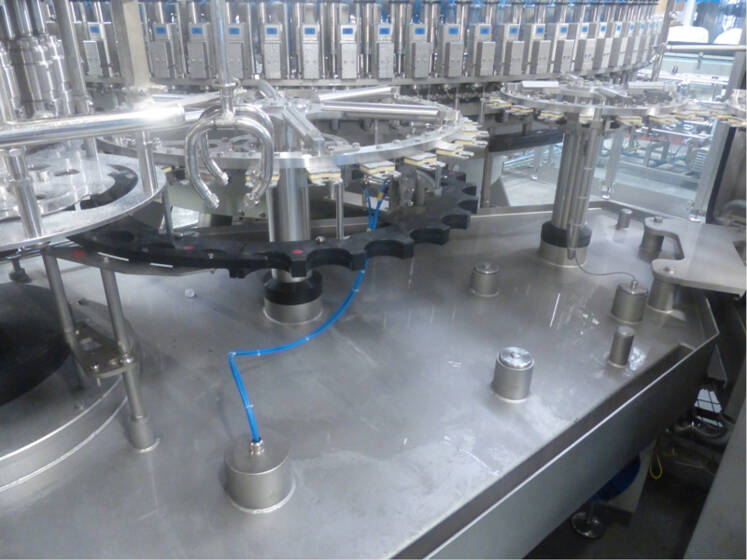

Principali caratteristiche e configurazioni della gamma

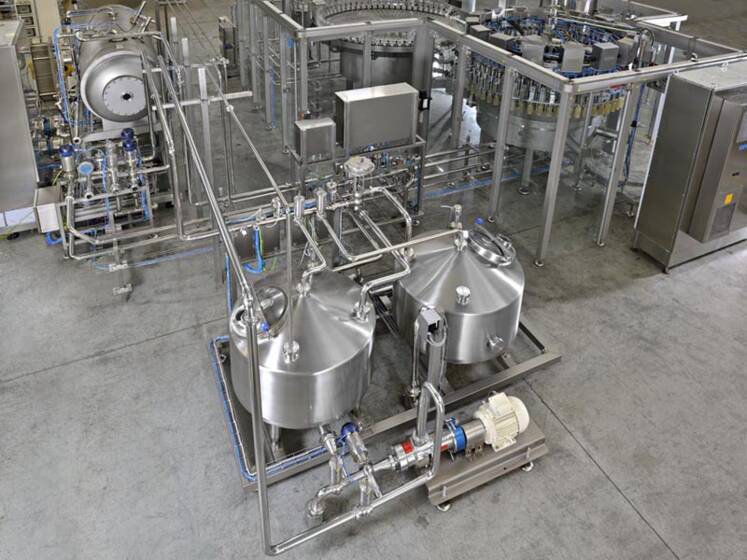

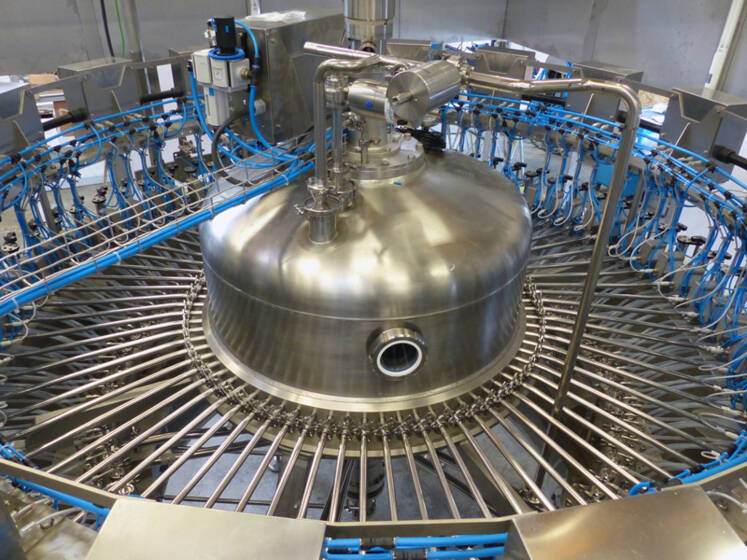

- Serbatoio esterno o centrale (in caso di prodotti con polpe)
- Valvola con misuratore di portata magnetico per la definizione del contenuto in bottiglia.
- Basamento drenante completamente in acciaio Inox 304.
- Assenza del beccuccio.
- Tempi di cambio formato ridotti.
- Semplice gestione operativa con la selezione dei vari prodotti\formati direttamente dal panello operatore.
- Trasferimento bottiglie in PET neck-handling senza nessuna necessità di regolazione in altezza del monoblocco.

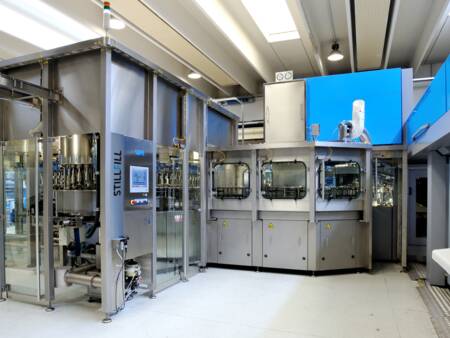

- Configurabile in versione Sincro Bloc per una soluzione integrata di soffiaggio - riempimento - capsulatura.

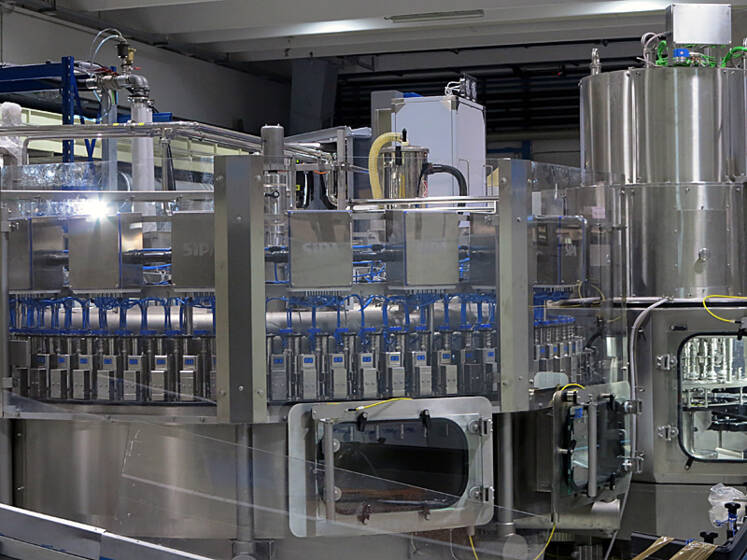

- Cabina a contaminazione controllata e sterilizzazione tappi disponibili in opzione per aumentare gli standard igienici.
- Valvole estremamente pulite sono ideali per la configurazione di monoblocchi per il riempimento a freddo in condizioni Ultra Clean di prodotti sensibili.
- Le varie configurazioni possono essere realizzate con isolatore microbiologico minimizzando l'ambiente di riempimento attorno al contenitore.
- Deflessione a mulinello senza deflettore (swirling device) per versioni con contatto tra valvola bottiglia.
- Elevata precisione di contenuto (senza cambio formato).
- Velocità di riempimento regolabile per il trattamento di prodotti schiumosi.
- False bottiglie a inserimento automatico.
- Decompressione collettorizzata.
- L’aria in bottiglia non viene in contatto con il circuito di alimentazione prodotto.
- Tutte le parti in contatto con il prodotto sono il acciaio inox AISI 316L. (opz.)
- Quick changeover per colli e bottiglie con diametri diversi.
- Pressurizzazione" secca"
- Accesso semplificato per la manutenzione della motorizzazione e del collettore.

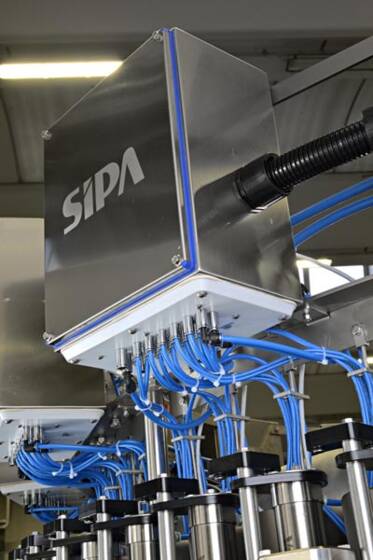

- Componenti elettro/pneumatici di ultima generazione gestiti da un pc industriale.

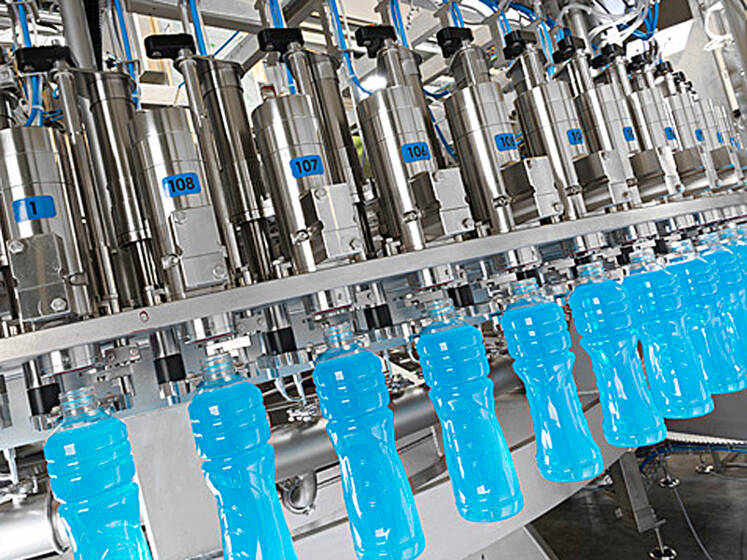

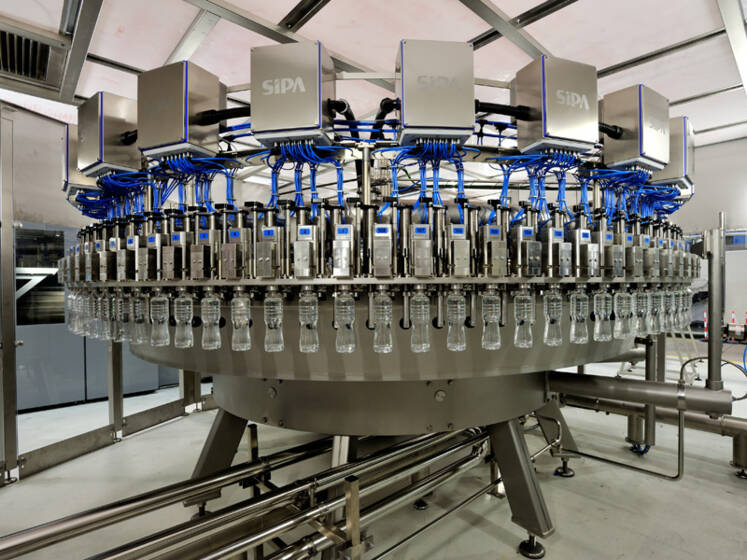

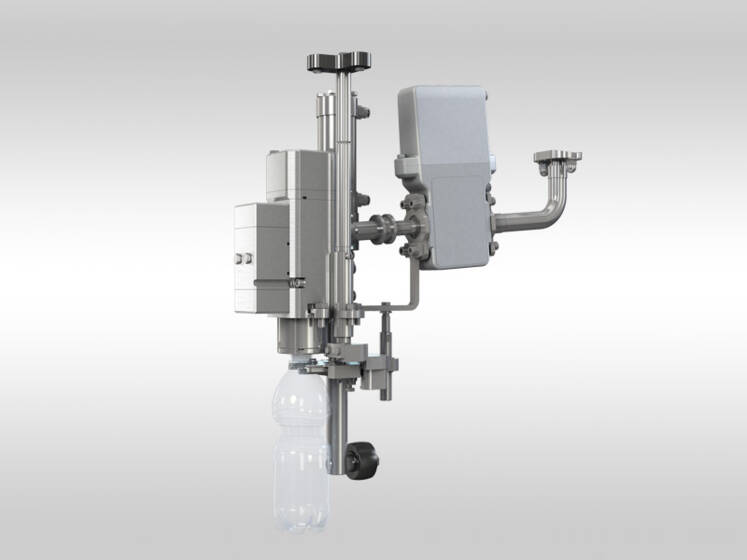

È una riempitrice elettronica volumetrica isobarica per l’imbottigliamento di prodotti piatti e gassati in bottiglie di PET.
Questa è la configurazione più completa equipaggiata con una valvola a contatto “multiprodotto” estremamente flessibile: è possibile trattare sulla stessa linea prodotti piatti, gassati e hot fill.
La velocità di riempimento è gestibile in funzione del prodotto da trattare.
La configurazione della valvola la rende idonea al riempimento di prodotti con polpe e fibre, anche di grandi dimensioni.
Velocità
Riempitrici da 50 a 180 valvole
da 10.000 a 36.000 b/ora su 1,5 l con CSD (13°C).
Questa è la configurazione più completa equipaggiata con una valvola a contatto “multiprodotto” estremamente flessibile: è possibile trattare sulla stessa linea prodotti piatti, gassati e hot fill.
La velocità di riempimento è gestibile in funzione del prodotto da trattare.
La configurazione della valvola la rende idonea al riempimento di prodotti con polpe e fibre, anche di grandi dimensioni.
Velocità
Riempitrici da 50 a 180 valvole
da 10.000 a 36.000 b/ora su 1,5 l con CSD (13°C).
.JPG)

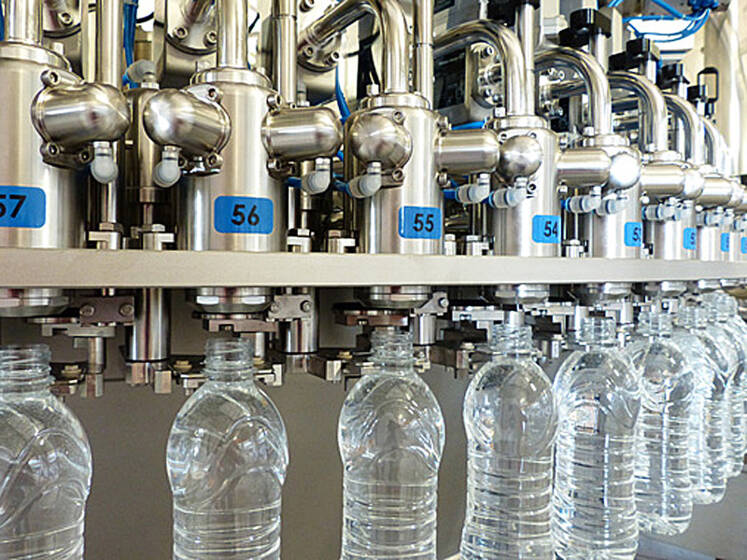

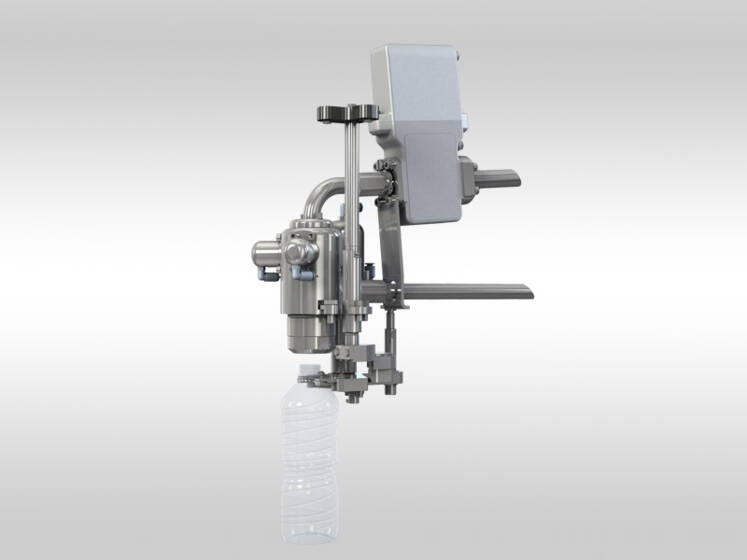

Flextronic S è una riempitrice elettronica volumetrica a gravità per bottiglie di PET, equipaggiata con valvola di riempimento senza contatto tra valvola e bottiglia estremamente semplice, pulita e veloce con una valvola a membrana che gestisce la doppia velocità di riempimento.
Questa soluzione garantisce elevate performance di flusso.
Risulta ideale per acqua, latte, succhi omogeneizzati e prodotti limpidi.
La macchine può essere configurata con misuratori massici per il riempimento di prodotti non conduttivi (come olio alimentare o acqua demineralizzata)
Velocità
Riempitrici da 20 a 180 valvole
da 8.000 a 60.000 b/ora su 1,5 l con acqua piatta (temp. ambiente).
Questa soluzione garantisce elevate performance di flusso.
Risulta ideale per acqua, latte, succhi omogeneizzati e prodotti limpidi.
La macchine può essere configurata con misuratori massici per il riempimento di prodotti non conduttivi (come olio alimentare o acqua demineralizzata)
Velocità
Riempitrici da 20 a 180 valvole
da 8.000 a 60.000 b/ora su 1,5 l con acqua piatta (temp. ambiente).

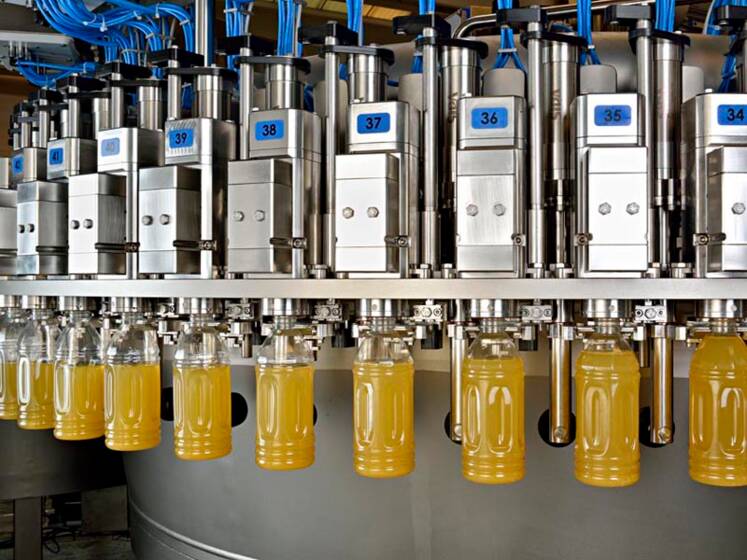

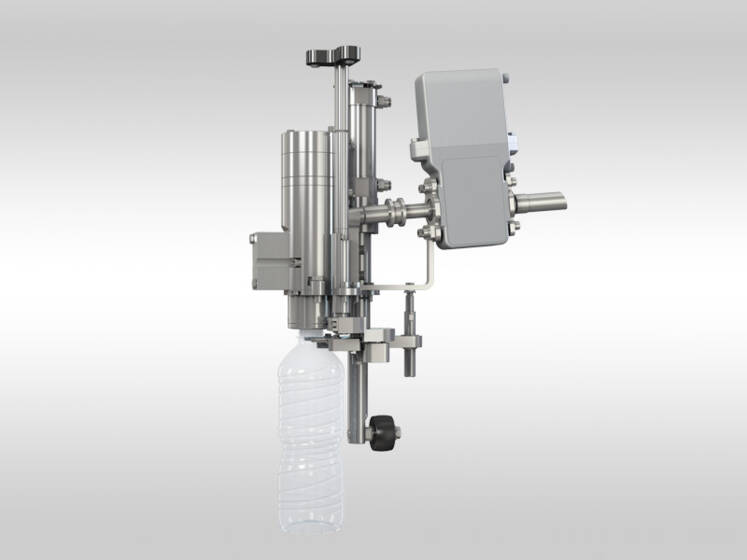

Flextronic SC è una riempitrice elettronica volumetrica a gravità per bottiglie di PET, equipaggiata con valvola di riempimento con otturatore con contatto tra valvola e bottiglia e doppia velocità: si tratta di una valvola estremamente versatile per riempimento a caldo e a freddo di prodotti limpidi o con polpe (anche di grandi dimensioni).
Questa soluzione garantisce un’ottimizzazione del ciclo di riempimento e del riempimento “raso bocca”.
Velocità
Riempitrici da 50 a 180 valvole
da 10.000 a 42.000 b/ora su 1,5 l con succo di frutta (85 °C).
Questa soluzione garantisce un’ottimizzazione del ciclo di riempimento e del riempimento “raso bocca”.
Velocità
Riempitrici da 50 a 180 valvole
da 10.000 a 42.000 b/ora su 1,5 l con succo di frutta (85 °C).

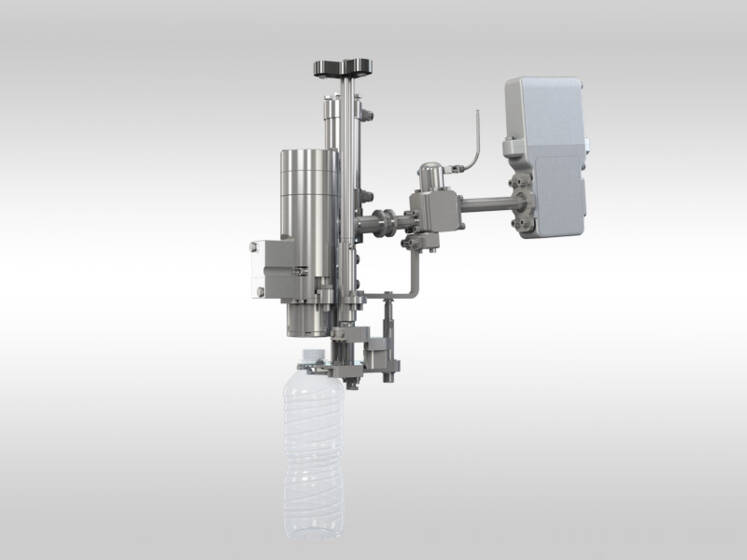

Flextronic SE è una riempitrice elettronica volumetrica a gravità per bottiglie di PET, equipaggiata con valvola di riempimento “senza contatto” a doppia velocità con otturatore.
Progettata per applicazioni HF in configurazione Ultra Clean.
La caratteristiche di pulizia della valvola e la configurazione del monoblocco la rendono particolarmente adatta al riempimento, a caldo e a freddo, di prodotti sensibili come succhi di frutta premium con polpe (non omogeneizzati).
La configurazione della valvola la rende idonea al riempimento di prodotti con polpe e fibre, anche di grandi dimensioni.
Velocità
Riempitrici da 20 a 180 valvole
da 7.000 a 60.000 b/ora da 1,5 l con acqua (temp. ambiente).
Progettata per applicazioni HF in configurazione Ultra Clean.
La caratteristiche di pulizia della valvola e la configurazione del monoblocco la rendono particolarmente adatta al riempimento, a caldo e a freddo, di prodotti sensibili come succhi di frutta premium con polpe (non omogeneizzati).
La configurazione della valvola la rende idonea al riempimento di prodotti con polpe e fibre, anche di grandi dimensioni.
Velocità
Riempitrici da 20 a 180 valvole
da 7.000 a 60.000 b/ora da 1,5 l con acqua (temp. ambiente).

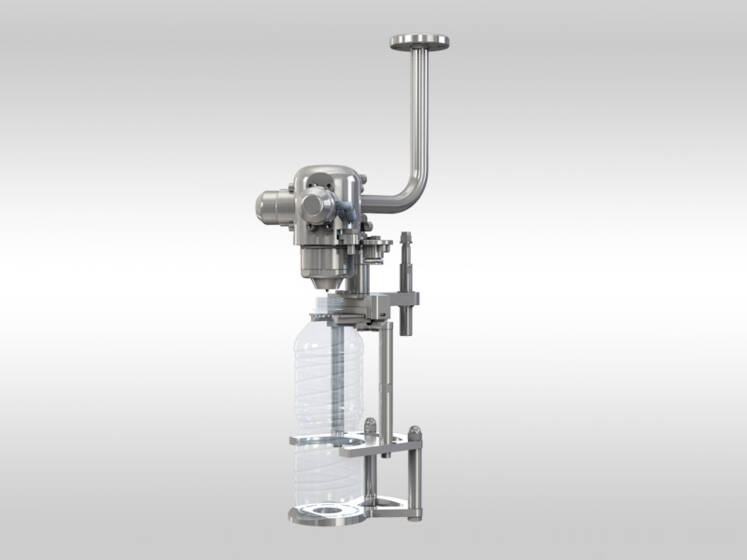

Flextronic W è la riempitrice ponderale con Valvola “senza contatto” estremamente semplice, igienica e veloce, con una valvola a membrana a 3 posizioni con doppia velocità. Questa soluzione garantisce prestazioni di alta portata abbinate ad una elevata precisione ed accuratezza del contenuto in bottiglia.
La misurazione avviene attraverso una cella di carico.
Questa configurazione risulta ideale per prodotti ad alto valore aggiunto come olio alimentare, latte, succhi omogeneizzati, prodotti per la cura della persona e della casa.
Velocità
Riempitrici da 20 a 96 valvole
da 6.000 a 36.000 b/ora su 1,5 l con olio alimentare.
La misurazione avviene attraverso una cella di carico.
Questa configurazione risulta ideale per prodotti ad alto valore aggiunto come olio alimentare, latte, succhi omogeneizzati, prodotti per la cura della persona e della casa.
Velocità
Riempitrici da 20 a 96 valvole
da 6.000 a 36.000 b/ora su 1,5 l con olio alimentare.
La fase di sanificazione risulta molto semplice ed è gestita completamente in automatico tramite un comando sulla tastiera di comunicazione: la macchina si predispone al controllo elettropneumatico di tutte le valvole di intercettazione. Il ciclo di sanificazione è realizzato in modo tale che il circuito prodotto sia pulito con flussi forzati sia in equicorrente che in controcorrente.

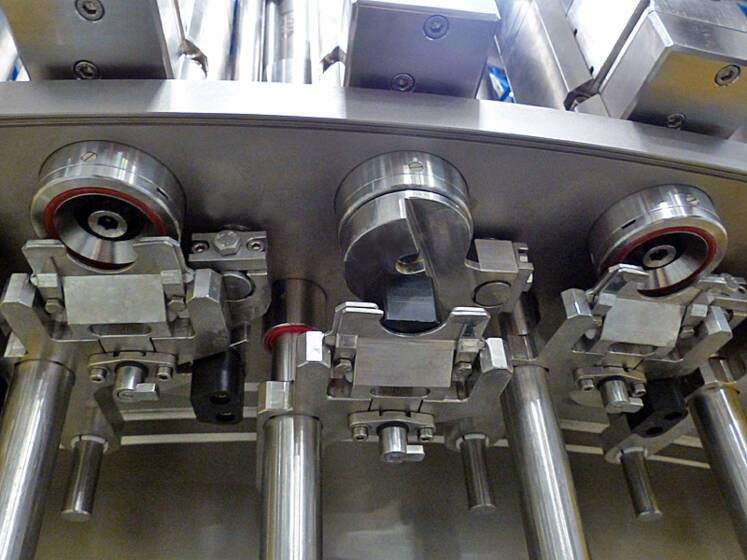

False bottiglie automatiche: grazie alla configurazione della valvola di riempimento, è stato possibile realizzare un sistema di inserimento/disinserimento con comando elettropneumatico estremamente semplice e funzionale, che garantisce l’assenza di contatto tra operatore e macchina.
Circuito predisposto per CIP e SIP fino a 100°.
False bottiglie automatiche: grazie alla configurazione della valvola di riempimento, è stato possibile realizzare un sistema di inserimento/disinserimento con comando elettropneumatico estremamente semplice e funzionale, che garantisce l’assenza di contatto tra operatore e macchina.
Circuito predisposto per CIP e SIP fino a 100°.

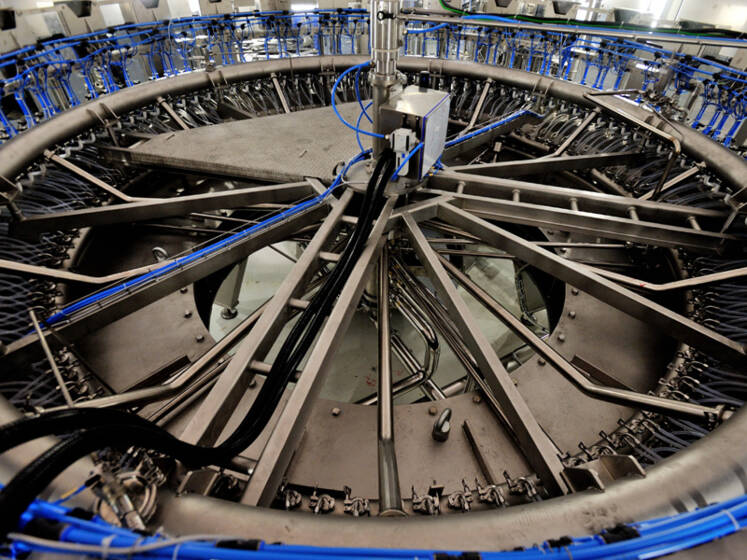

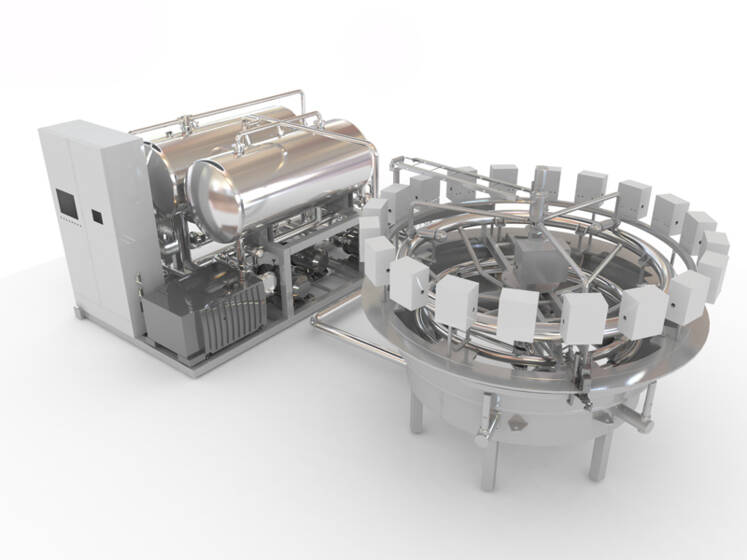

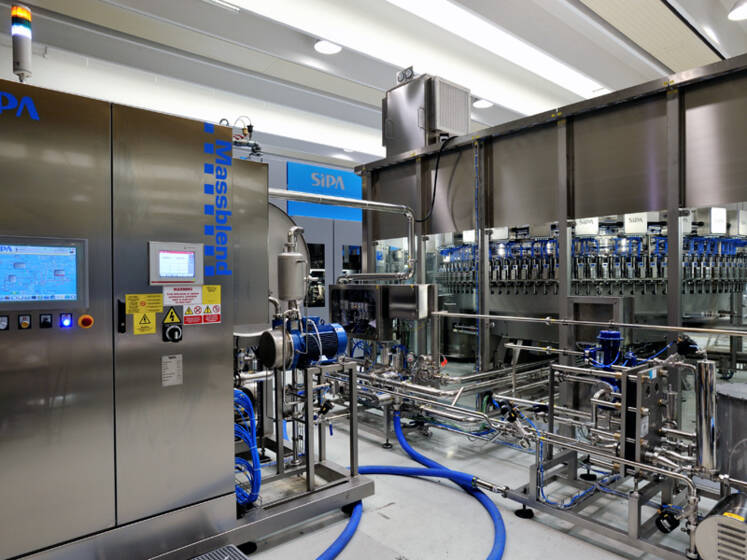

Le riempitrici della gamma Flextronic C, con prodotti gassati, sono state progettate per essere realizzate in versione Xfill: questo significa che si utilizza il serbatoio tampone del mixer o del carbonatatore come serbatoio prodotto della riempitrice, che quindi non ha più bisogno di un serbatoio centrale a bordo macchina.
Una pompa invia il prodotto ad un collettore anulare per la corretta alimentazione delle valvole di riempimento.
I principali vantaggi di questa innovativa soluzione sono:
Una pompa invia il prodotto ad un collettore anulare per la corretta alimentazione delle valvole di riempimento.
I principali vantaggi di questa innovativa soluzione sono:
- Riduzione della perdita di prodotto < 100 lt (per il cambio prodotto)
- L’integrazione tra l'unità di miscelazione e la riempitrice consente di ottenere un prodotto finito di elevata qualità e stabilità, con un conseguente miglioramento dell’intero processo di riempimento.
- Riduzione dei tempi di cambio di prodotto: obiettivo < di 15 min con risciacquo con acqua
- Consumo elettrico ridotto grazie ad una progettazione “leggera”
- Consumo ridotto di anidride carbonica -10%
- Riduzione della perdita di prodotto dal circuito di snift <0,1%
- Migliori prestazioni allo start-up della riempitrice, in grado di incrementare l’efficienza totale del Sincro Bloc
Materiali
Bottiglie da 0,125 a 3000 ml in PET
Tipologie
La piattaforma è stata progettata per il riempimento di bottiglie in PET.
Modelli
- Flextronic C
- Flextronic S
- Flextronic SC
- Flextronic SE
- Flextronic W
Velocità
Riempitrici da 50 a 180 valvole
la velocità dipende dalla configurazione di valvola e dal prodotto da riempire
Applicazioni
La macchina risulta idonea al riempimento di bibite gassate (con e senza polpe), acqua minerale gassata, Acqua minerale non gassata, succhi limpidi e con polpe (anche di grandi dimensioni), isotonici e sport drink, prodotti sensibili (succhi ESL, latte fresco o microfiltrato, yogurt da bere, ecc), birra, alcolici, olio alimentare, prodotti per la cura della persona e della casa,
