SFL per grandi formati

Soffiatrici lineari per la produzione di contenitori di grande formato in PET

Le soffiatrici lineari SFL BIG e SFL MAXI sono la risposta per la produzione su piccola e media scala di contenitori da 12 a 25 litri, dedicati a settori come acqua minerale, olio, birra, vino, prodotti chimici domestici, oli minerali. Entrambe le piattaforme sono ideali per la produzione di contenitori a rendere o a perdere per boccioni per dispensers, contenitori impilabili/monouso, fusti per birra e una vasta gamma di contenitori di grandi dimensioni, anche con colli larghi.
Una caratteristica speciale è l'inserimento automatico della maniglia all'interno dello stampo di soffiaggio.

CARATTERISTICHE PRINCIPALI

  • Investimento iniziale contenuto
  • Installazione ed avviamento in tempi ridottissimi
  • Sistemi tecnologicamente avanzati
  • Facile da usare con controllo completo del processo
  • Cambio stampo rapido (30 minuti)
  • Facilità di accesso per cambio stampo e manutenzione
  • Lay-out molto compatto
SFL 1XL
SFL 1XL

Soffiatrice per grandi formati

RICHIEDI INFORMAZIONI
SCARICA IL CATALOGO PRODOTTO

Fasi del processo: principali caratteristiche e vantaggi

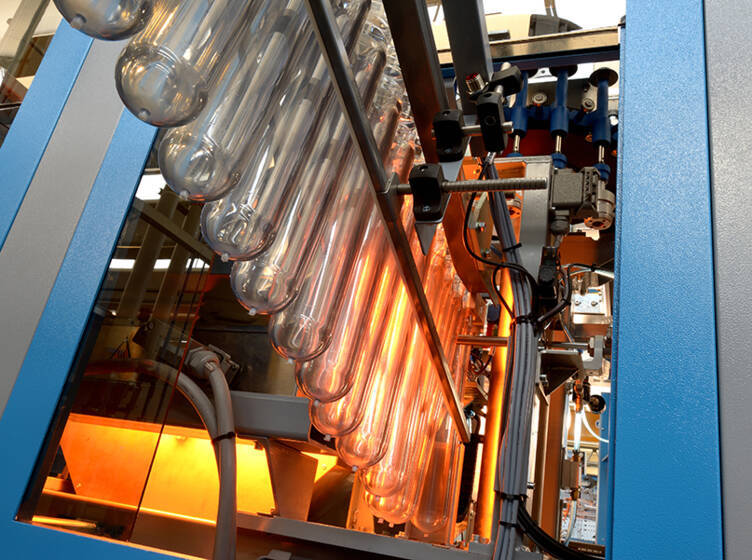

Caricamento preforme
  • Le preforme vengono scaricate alla rinfusa dagli octabin nella tramoggia
  • E' disponibile, come opzione, un sistema di ribaltamento preforme "soft drop"
  • Dalla tramoggia un elevatore a nastro preleva le preforme e le fornisce in continuo da un riordinatore lineare
  • Nel riordinatore preforme, due cilindri in contro rotazione allineano le preforme per gravità con il collo rivolto verso l'alto

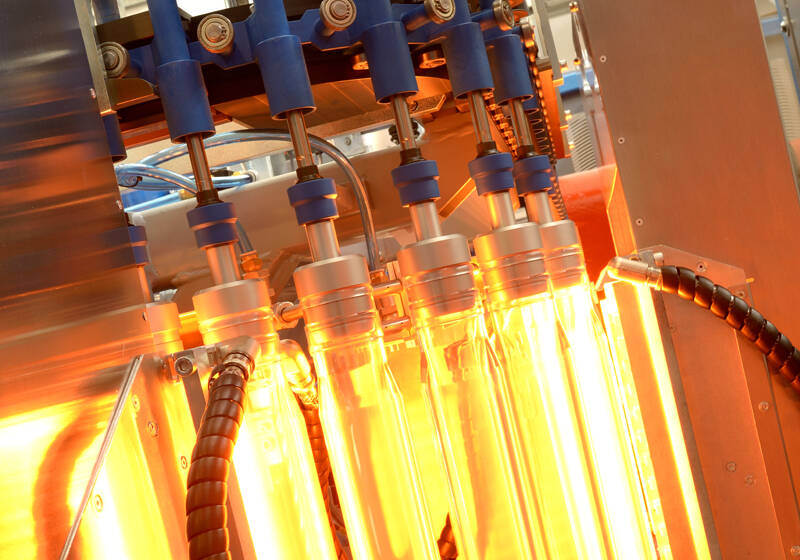

Riscaldamento preforme
  • Durante la fase di riscaldamento, le preforme sono costantemente ruotate per avere una distribuzione perfettamente simmetrica del calore.
  • I forni sono ventilati per eliminare il rischio di una temperatura eccessivamente elevata sulle pareti esterne delle preforme.
  • Nella configurazione standard sono presenti due forni, un terzo forno può essere installato per aumentare il tempo di riscaldamento, qualora necessario.
  • Le preforme transitano di fronte a 16 lampade a infrarossi da un lato e a specchi con venditure verticali sull'altro lato.
  • Come optional, si possono montare lampade a 45° o 90° in caso di adattamento a preforme speciali.

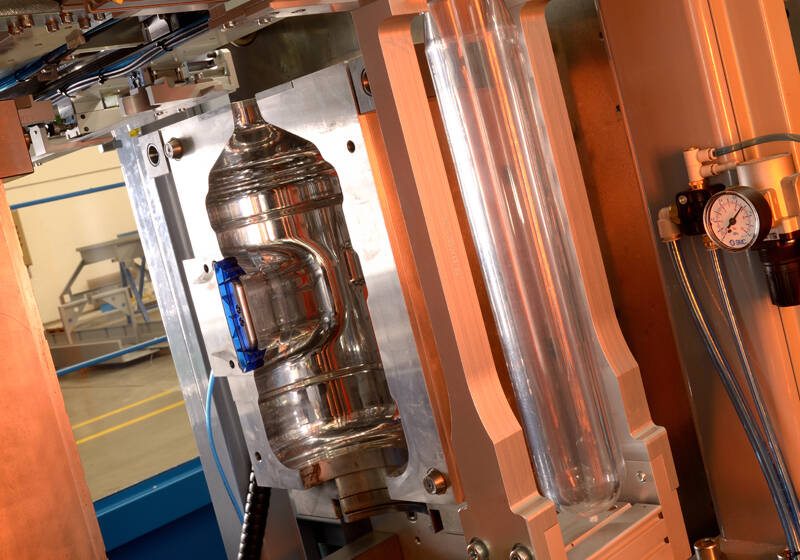

Stiro-soffiaggio
  • La fase di stiro e soffiaggio viene eseguita con pressa a ginocchiera dotata dicompensazione meccanica.
  • Lo stiro assiale delle preforme viene fatto con asta di stiro servo-driven in grado di offrire una elevata ripetitibilità del processo.
  • Quanto il contenitore è completamente formato, e l'aria di soffiaggio evacuata, lo stampo si apre e la bottiglia viene trasferita al nastro trasportatore tramite un sistema di trasferimento lineare sincronizzato elettronicamente con il movimento della pressa di soffiaggio.

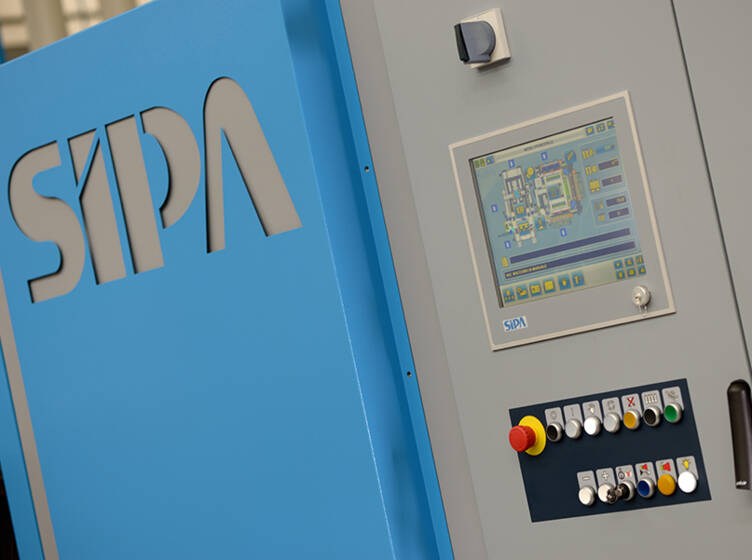

Interfaccia operatore
  • L'automazione ed il controllo della soffiatrice avviene tramite SOFT PLC
  • Un touch screen con interfaccia grafica permette l'accesso a tutti i parametri per il controllo della soffiatrice, dei processi di riscaldamento e di soffiaggio, degli allarmi e della relativa diagnostica e statistiche di produzione.
  • Viene fornito anche un collegamento via modem al sistemaSIPA ON LINE per il supporto tecnico in remoto dei clienti.

Materiali


PET

Tipologie


  • Contenitori di grande formato
  • Monouso
  • Riutilizzabili
  • Impilabili
  • Con maniglia
  • Collassabili per distributori acqua
  • Kegs

APPLICAZIONI

Le soffiatrici SFL 1XL sono indicate per la produzione di contenitori di grande formato per il settore dell'acqua minerale, della birra, dell'olio alimentare, del vino e dei prodotti chimici.

MODELLI CAV. SOFFIAGGIO MAX FORMATO BOTTIGLIA (L) MAX PRODUTTIVITÀ (B/ORA)
SFL BIG 6 6

5

 8.400
SFL BIG 4 4 12 5.600
SFL MAXI 3 3 15 3.000
SFL MAXI 2 2 20 2.000
SFL MAXI 1 1 25 1.000
